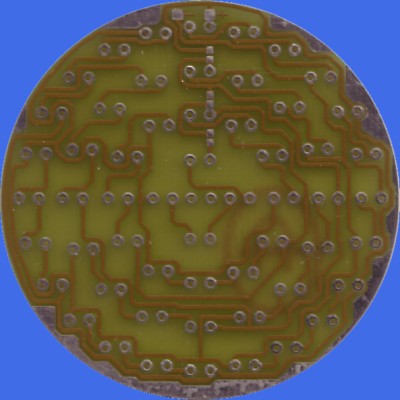

LED-Spot Platine

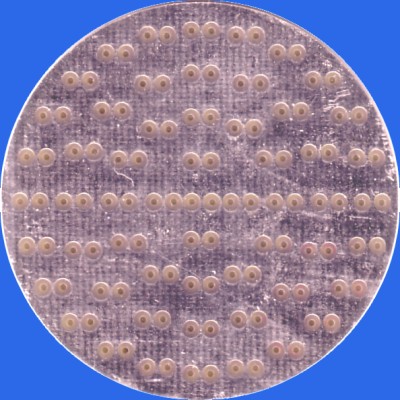

Die LED-Spot Platine hat einen Durchmesser von 50 mm und ist 1,5 mm dick. Sie kann bis zu 56 LED`s aufnehmen. Die 4 einzelnen Stromkreise können sowohl einzeln, sowie auch gemeinsam (durch einfaches Brücken der Lötpads auf der Platine) angesteuert werden. Auf der BS befindet sich eine Reflektorschicht aus Zinn.

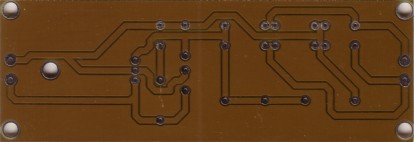

Netzteil 2

Netzteil 2 ist eine weitere Netzteilplatine im Angebot. Im Original 105x36 mm gross bietet sie durch die grosszügige Anordnung der Bauteile genügend Platz auch für den unerfahrenen Bastler. Allerdings besitzt sie keinen Bestückungsdruck. Auch ein Trafo lässt sich nicht einlöten. Ideales Zubehör: Trafoplatine. 4 Befestigungsbohrungen 3,5 mm.

Netzteil 3, gross

Nähere Informationen folgen demnächst. Im Original 160x70 mm

Testplatine

Ein nur 14,7x14,7 mm kleines Platinchen zum Selbstaufbau von Lichterketten etc. Es können bis zu 3 LED`s (3mm) pro Platine eingelötet werden. 2 Befestigungsbohrungen 3,2 mm.

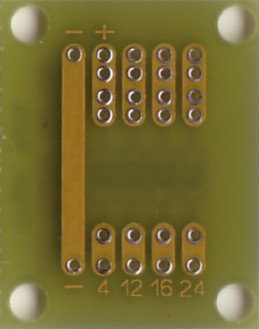

Vorwiderstandplatine, 1 Fach

28x22 mm gross, kann bis zu 4 Widerstände aufnehmen. Ideal zur Ergänzung der LED-Spot Platine! 4 Befestigungsbohrungen 3,2 mm.

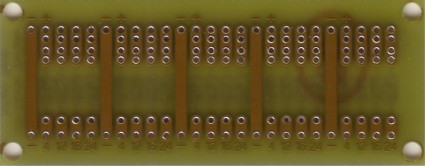

Vorwiderstandplatine, 5 Fach

72x28 mm gross, kann bis zu 20 Widerstände aufnehmen. Ideal zur Ergänzung der LED-Spot Platine. Damit können bis zu 5 Spots versorgt werden! Natürlich auch universell als z. B. Verteilerplatine einsetzbar! 4 Befestigungsbohrungen 3,2 mm.

Trafoplatine

Zur Aufnahme von Kleintrafos (in Einfach bzw. Doppelausführung) bis etwa 2,3 Watt. Möglichkeit zum Einlöten einer Brücke zur Spannungsverdopplung! Genügend Platz für Leiterplattenklemmen. Als Zubehör zu Netzteil 2. 50x34 mm, 4 Befestigungsbohrungen 3,5 mm.

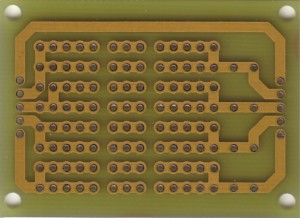

Verteilerplatine

Universell einsetzbar! Zur Aufnahme von (Last)- Widerständen in Reihen oder Parallelschaltung. 4 Stromkreise. 57x41 mm, 4 Befestigungsbohrungen 3,2 mm.

Unversalnetzteilplatine, doppelt

Diese Platine wird auf der Netzteilseite ausführlich beschrieben.

Zubehör

1) Fertig konfektioniertes Anschlusskabel bestehend aus:

Einer Testplatine mit Buchsenleiste 2 polig, einer Vorwiderstandplatine 1 Fach bestückt mit 2 Buchsenleisten 4 polig im Raster 10,16 mm mit ca. 50 cm Anschlusskabel. Inklusive einer Stiftleiste 2 polig! Optimal geeignet zum Testen und Ausprobieren von LED`s. Keine Lötarbeiten nötig! Einfach Widerstände im Raster von 10,16 mm (mit Biegevorrichtung) biegen und in die Buchsenleisten der Vorwiderstandplatine einsetzen. Ebenfalls perfekt geeignet zu Testen der fertig bestückten LED-Modulplatinen des Kronleuchters, einfach Stiftleiste 2 polig zwischenstecken!



2) LED-Lichterkette bestehend aus 10 Testplatinen bestückt mit jeweils einer 2 poligen Buchsenleiste in der Mitte. Als Reihenschaltung ausgelegt, Abstände zwischen den Platinen ca. 100 mm, Anschlusskabel ca. 50 cm. Leuchtdioden können ohne Löten in die Buchsenleisten eingesetzt werden! Beliebig erweiterbar.
